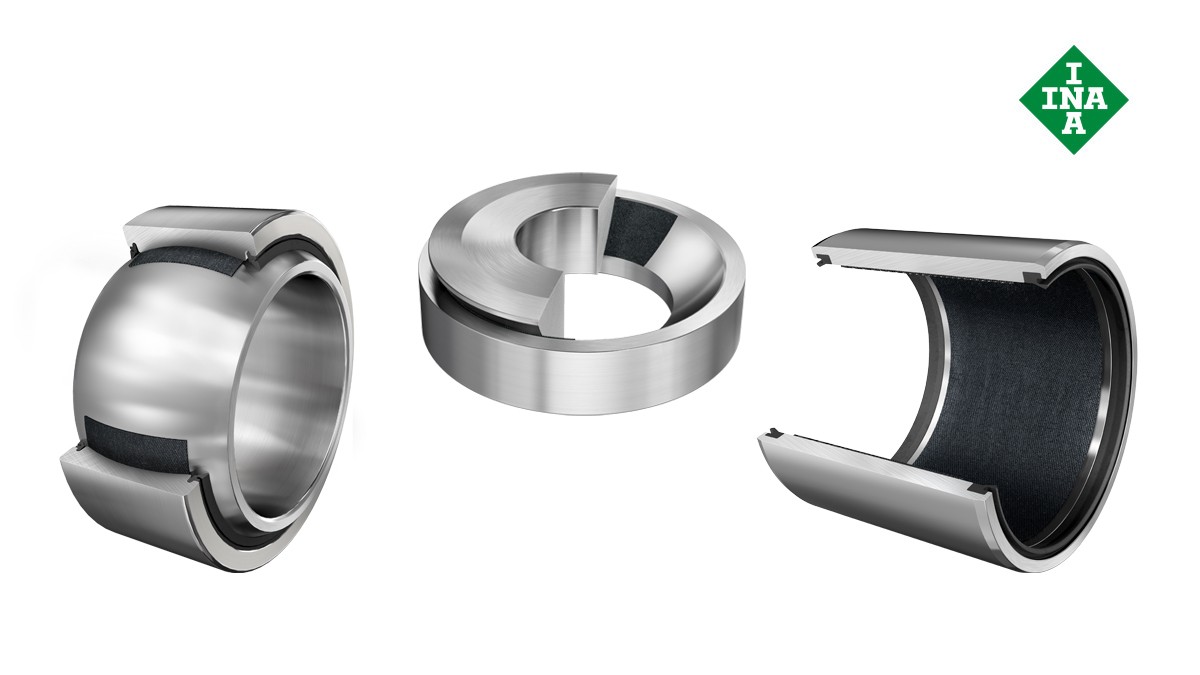

Klzné ložiská - bezúdržbové

Spoločnosť Schaeffler ponúka rozsiahly katalógový program bezúdržbových klzných ložísk. Využívajú sa inovatívne klzné materiály, ako ELGOGLIDE, ELGOTEX alebo kovovo-polymérový kompozitný materiál E40. Tieto klzné materiály na báze PTFE umožňujú u kĺbových ložísk a kĺbových hlavíc, ako aj puzdier, kotúčov a pásov najnižšie hodnoty trenia pri súčasne nízkom opotrebení a tým veľmi vysoké doby životnosti. Bezúdržbové klzné ložiská značne znižujú náklady na mazacie látky a údržbu, pretože si vystačia úplne bez oleja, pričom sú zároveň aj veľmi ekologické.

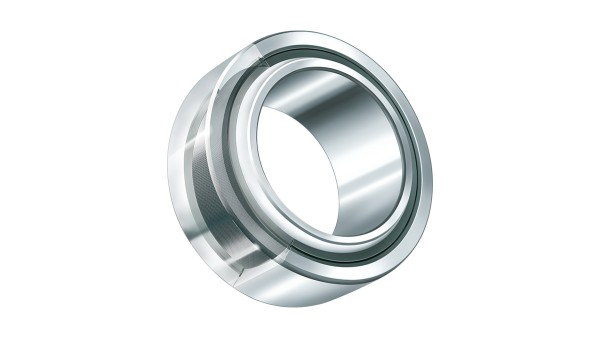

Radiálne kĺbové ložiská s ELGOGLIDE
Radiálne kĺbové ložiská sa skladajú z vnútorného a vonkajšieho krúžku s bezúdržbovou klznou vrstvou z materiálu ELGOGLIDE®, kompozitného materiálu s PTFE alebo fólie PTFE. Sú vhodné pre meniace sa dynamické záťaže. Veľkorozmerové kĺbové ložiská od d = 320 mm patria do triedy Premium Class X-life
ku katalógu produktov medias Interaktívna prezentácia produktu

Kĺbové ložiská s kosouhlým stykom s ELGOGLIDE
Kĺbové ložiská s kosouhlým stykom sa skladajú z vnútorných a vonkajších krúžkov s materiálom ELGOGLIDE®. Zachytávajú nielen radiálne sily ale aj vyššie axiálne sily.

Axiálne kĺbové ložiská s ELGOGLIDE
Axiálne kĺbové ložiská sa skladajú z hriadeľového a telesového krúžku s materiálom ELGOGLIDE®. Veľkorozmerové kĺbové ložiská od d = 220 mm patria do triedy Premium Class X-life

Kĺbové hlavice s ELGOGLIDE
Bezúdržbové kĺbové hlavice sa skladajú z hlavice so závitom a bezúdržbového kĺbového ložiska. Zachytávajú radiálne sily v smere ťahu a tlaku a sú vhodné na pomalé pohyby pri malých až stredných uhloch vychýlenia, na jednostranné zaťažovanie a podmienene pre striedavé zaťažovanie (vo vyhotovení GE..-UK-2RS taktiež na striedavé zaťažovanie).

Klzné puzdrá s ELGOGLIDE
Cylindrické klzné puzdrá sa skladajú z masívneho oceľového puzdra s ELGOGLIDE®. Okrem rotačných pohybov umožňujú taktiež axiálne pohyby a zachytávajú vyššie sily než bežné klzné ložiská.

Kovovo - polymérové kompozitné klzné ložiská
INA kovovo-polymérové kompozitné klzné ložiská sú hospodárnou alternatívou pre mnohé priemyselné použitia a použitia v automobilovej výrobe. Všetky ložiská sú bez obsahu olova a preto nezaťažujú životné prostredie. Rôzne inovatívne materiálové zmesi zaisťujú veľkú rozmanitosť materiálov.
Bezúdržbový materiál E40
E40 je nový klzný materiál spoločnosti Schaeffler Gruppe pre bezúdržbové kovovo-polymérové kompozitné klzné ložiská. Počas celej doby životnosti sa nevyžaduje mazanie. Základ klznej vrstvy je polytetrafluóretylén (PTFE), do ktorého sú pridané chemicky inertné prídavné látky. Trojvrstvový materiál pozostáva z oceľovej časti, klznej vrstvy a nábehovej vrstvy (pozri obrázok).
Na oceľovej časti je slinutá pórovitá cínovo-bronzová klzná vrstva, ktorej póry sú vyplnené suchým mazivom nábehovej vrstvy.
Technické výhody:
- pre dynamické plošné tlaky do 140 N/mm2
- možné hydrodynamické použitie
- vysoká odolnosť proti vlhkosti, pričom sú použiteľné aj vo vode
- nízka potreba zástavbového priestoru
- Klzná rýchlosť do 2,5 m/s
Zvláštne materiály bezúdržbové fóliové ložiská E60
Na vyžiadanie spoločnosť Schaeffler Gruppe dodáva fóliové ložiská s materiálom E60: Tento materiál je založený na mriežkovitej štruktúre, do ktorej je zavalcovaná a slinutá klzná vrstva z PTFE a prídavné látky. Mriežka pritom funguje buď ako držiak, alebo aj ako klzná vrstva.
Klzná vrstva s obsahom PTFE sa nachádza na obidvoch stranách, tak môže v pudzrách prebiehať kĺzavý pohyb vnútri aj vonku. Ďalšou výhodou tohoto materiálu je jeho ľahká tvárnosť. Typické použitia pre fóliové ložiská sú kovania a nástroje ako sú závesy.

Klzné ložiská s ELGOTEX
Klzné ložiská s ELGOTEX® sú vhodné predovšetkým pre použitia so suchým chodom, pri ktorých sa vyskytujú vysoké záťaže a vibrácie. Vďaka použitej dvojici materiálov nevyžadujú údržbu počas celej doby životnosti.
Ako sú konštruované puzdrá?
Puzdrá pozostávajú z dvoch na sebe nanesených vrstiev. Plastové vlákna a PTFE-vlákna v epoxidovej živici tvoria vo vnútri ležiacu klznú vrstvu ELGOTEX®, priebežné sklenené vlákna (sklenený filament) v epoxidovej živici vonkajšiu vrstvu. Špecifický uhol navíjania sklenených vlákien stabilizuje vrstvu, čo výrazne zvyšuje pevnosť puzdra.
Aké výhody majú ELGOTEX® klzné puzdrá?
- mimoriadna robustnosť
- ľahšie ako podobne použiteľné bronzové puzdrá
- menšie v porovnaní s ložiskami s povinnou údržbou
- existujúce puzdrá je možné nahradiť (variačná šírka a hrúbka)
- nižšie náklady na montáž, pretože nie je potrebná ďalšia axiálna fixácia
- vďaka suchému chodu nezaťažujú životné prostredie
- cenovo výhodnejšie vďaka oslobodenia od údržby
- nižšie opotrebovanie pri konštantnej hodnote trenia
Oblasti využitia:
Náhrada za oceľové, bronzové a plastové klzné ložiská v poľnohospodárskej a dopravnej technike, v kovoobrábacích strojoch, stavebných strojoch, hydraulických vedeniach, solárnych zariadeniach, oceľových a vodných stavbách a v mnohých ďalších.

X-life lepšia merateľnosť
Pri týchto špeciálnych ložiskách je optimalizovaná drsnosť a tvarová presnosť obežných dráh. To prináša vyššiu nosnosť a dlhšiu trvanlivosť. X-life pečať kvality pre obzvlášť výkonné produkty značiek INA a FAG.
Vyznačujú sa dlhou životnosťou a dobou použitia, ktorá vychádza z vyšších čísiel dynamickej nosnosti v porovnaní s doterajším štandardom. Pri rovnakej záťaži a nezmenenému konštrukčnému priestoru sa zvyšuje doba životnosti a použitia X-life ložísk. Intervaly údržby môžu byť predĺžené.
