Opis produktu

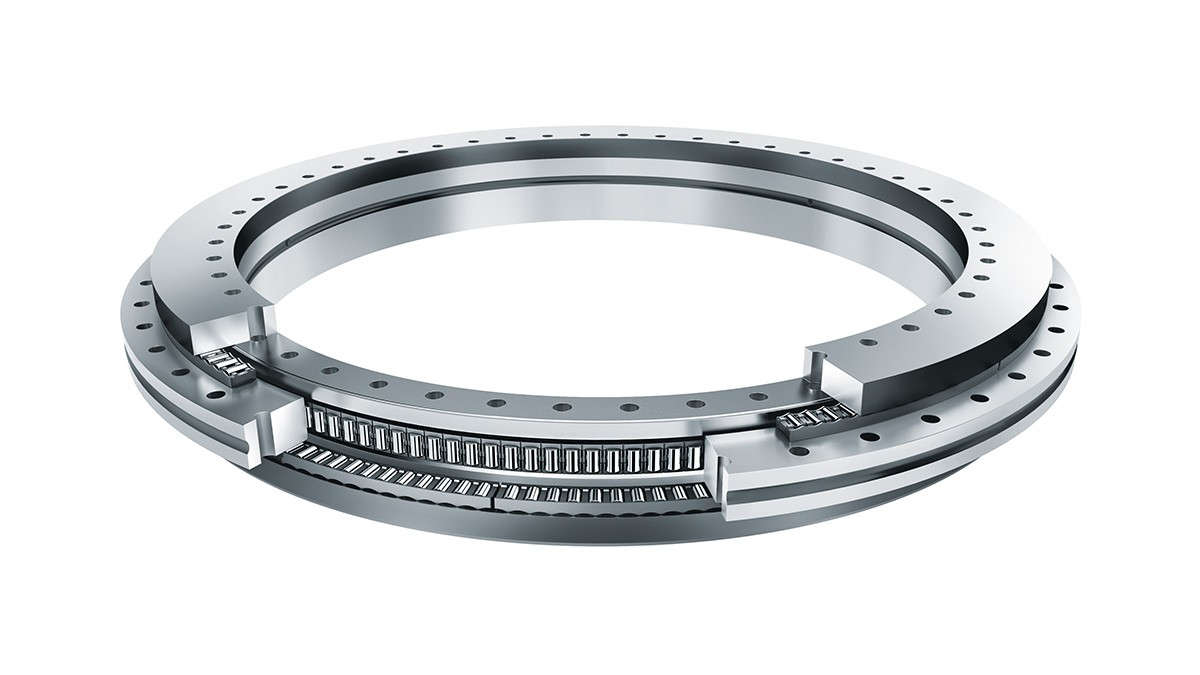

Schaeffler valivé a klzné ložiská: Ložiská otočných stolov

Axiálno-radiálne ložiská sú priskrutkovateľné, obojstranne pôsobiace axiálne ložiská s radiálnym vodiacim ložiskom. Tieto namazané jednotky pripravené na montáž sú veľmi tuhé, vysoko nosné s veľkou presnosťou chodu. Okrem radiálnych síl zachytávajú z obidvoch strán axiálne sily ako aj klopivé momenty bez vôle. Axiálne ložiská s kosouhlým stykom ZKLDF sú namazané ložiskové jednotky s nízkym trením, pripravené na montáž a s vysokou presnosťou pre veľmi vysoké počty otáčok, vysoké axiálne záťaže, ako aj vysoké požiadavky na tuhosť klopenia. Axiálno-radiálne ložiská so systémom merania uhla YRTM a YRTSM mechanicky zodpovedajú konštrukčným radom YRT a YRTS, sú však navyše vybavené systémom na meranie uhla.

ku katalógu produktov medias

Varianty produktu

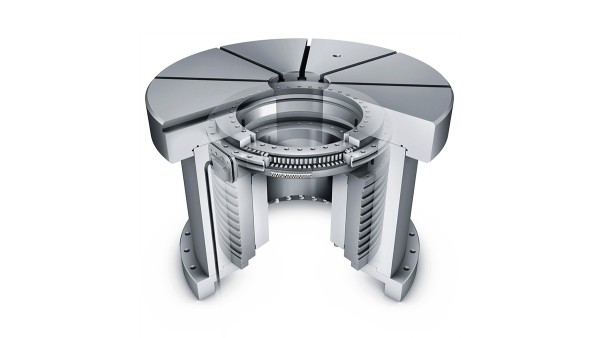

Schaeffler valivé a klzné ložiská: Axiálno-radiálne ložiská / guľkové ložiská s kosouhlým stykom

Axiálno-radiálne ložiská / guľkové ložiská s kosouhlým stykom

Axiálno-radiálne ložiská a axiálne guľkové ložiská s kosouhlým stykom sú presné ložiská pripravené na montáž určené pre presné aplikácie s kombinovaným zaťažením. Zachytávajú bez vôle radiálne a obojstranné axiálne zaťaženie a klopivé momenty a sú vhodné najmä na uloženia náročné na presnosť chodu, napríklad v otočných stoloch, upevňovacích doskách, frézovacích hlavách a otočných upínačoch. Vďaka upevňovacím otvorom v krúžkoch ložísk je montáž týchto konštrukčných jednotiek veľmi jednoduchá. Ložiská sú po montáži radiálne a axiálne predpäté.

ku katalógu produktov medias

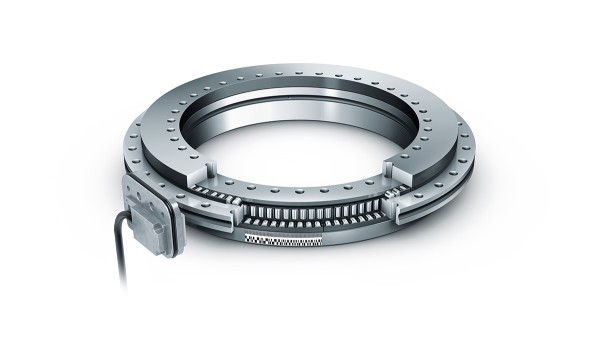

Schaeffler valivé a klzné ložiská: Axiálno-radiálne ložiská s integrovaným meracím systémom

Axiálno-radiálne ložiská s integrovaným meracím systémom

Axiálno-radiálne ložiská s integrovaným meracím systémom sa skladajú z týchto častí:

  • Axiálno-radiálne ložisko YRTM so vzorovým dielom a
  • s meracou elektronikou MEKO/U. Meracia elektronika obsahuje dve meracie hlavy, súpravu nastavovacích doplnkov a vyhodnocovaciu elektroniku.

Ložiská konštrukčného radu YRTM mechanicky zodpovedajú axiálnym ložiskám YRT, navyše sú vybavené magnetickou porovnávacou mierkou. Merací systém bezdotykovo a magnetorezistívne meria uhol s presnosťou uhlových sekúnd.

Prednosti systému merania uhla

Merací systém

  • pracuje bezdotykovo a preto nepodlieha opotrebovaniu;
  • meria nezávisle od náklonu a polohy
  • obsahuje elektroniku, ktorá sa sama vylaďuje;
  • sám sa centruje;
  • je necitlivý voči mazivám;
  • jednoducho sa montuje, meracie hlavy je možné jednoducho nastaviť;
  • nastavovanie ložísk a samostatného meracieho systému odpadá;
  • nepotrebuje ďalšie stavebné komponenty;
    • vzorový diel a meracie hlavy sú integrované v ložisku respektíve pripojovacej konštrukcii
    • ušetrený montážny priestor je možné použiť na zväčšenie pracovného priestoru stroja
  • nespôsobuje žiadne problémy s prívodnými vedeniami. Vedenia môžu byť položené vo vnútri pripojovacej konštrukcie priamo cez veľký otvor ložiska.
  • Šetrí konštrukčné diely, celkový konštrukčný priestor a náklady vďaka kompaktnej konštrukcii s redukovaným počtom dielov a integrácii prvkov.

ku katalógu produktov medias
