Pre každú prevodovku to správne uloženie

Vzrastajúce výkony v megawattoch vyžadujú väčšie a výkonnejšie prevodovky. Prevádzkové podmienky pre valivé ložiská v prevodovkách veterných elektrární však nie je možné porovnávať s výkonmi v stacionárnych prevodovkách.

Výzvy pre uloženie

  • Vysokodynamické sily s extrémnymi maximálnymi a minimálnymi záťažami
  • Prudká zmena záťaže
  • Výrazne rozdielne prevádzkové teploty
  • Deformácia telesa prevodovky

Riešenie

  • Ložiská s vysokou statickou bezpečnosťou
  • Bezpečné dynamické dimenzovanie podľa medzinárodných smerníc
    (AGMA 6006-A03, ISO 81400-4)

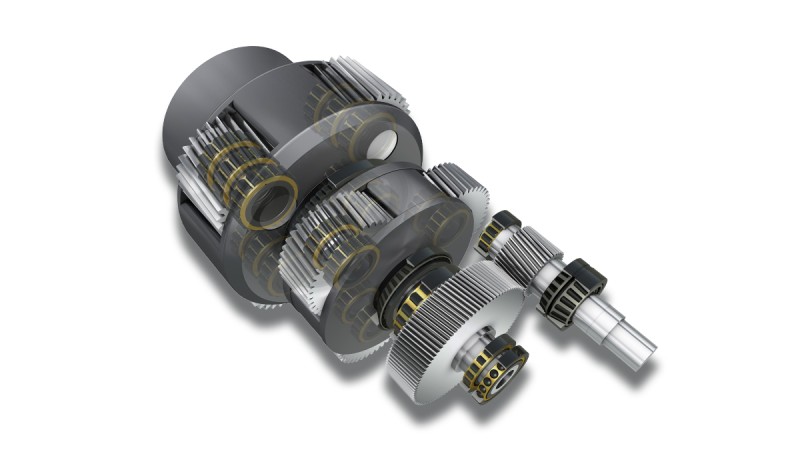

Planétové prevodovky
Planétové prevodovky

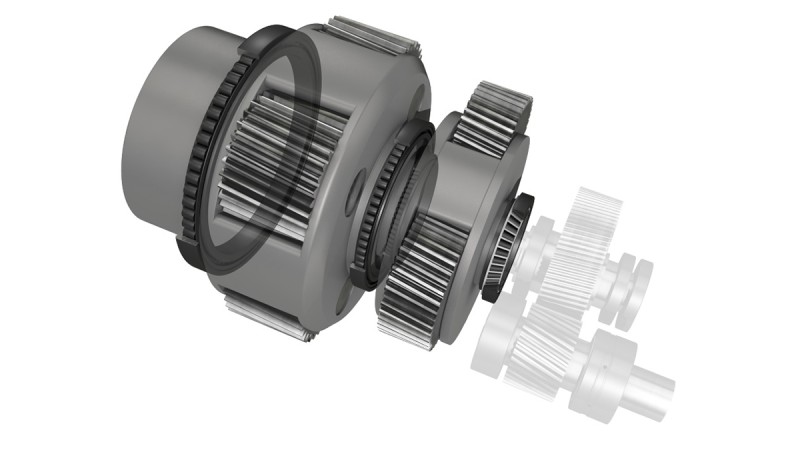

Planétový unášač

Najväčšie a najcennejšie ložiská v prevodovke

Ložiská planétového unášača
Ložiská planétového unášača

Ložiská planétového unášača sú tie najväčšie a tým aj najcennejšie ložiská v prevodovke. Ich zaťaženie je závislé od zvoleného konceptu hlavného ložiska. Spravidla je zaťažovanie ložísk podľa veľkosti relatívne nízke.

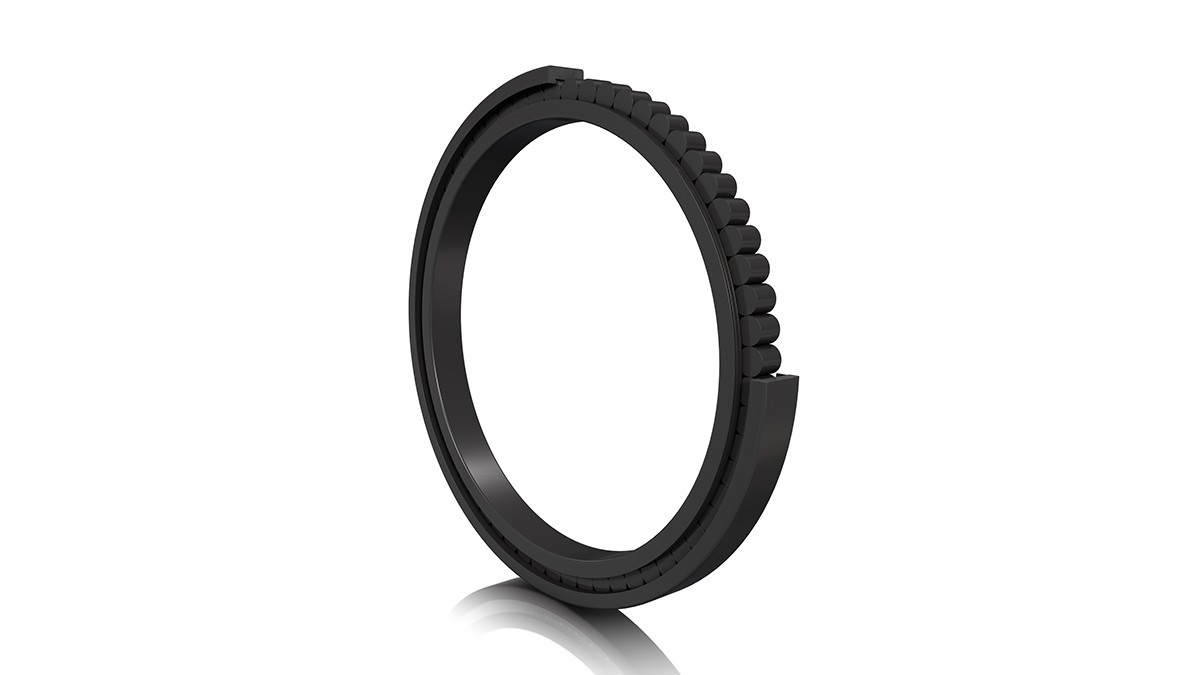

INA valčekové ložisko s plným počtom valčekov X-life

INA valčekové ložisko s plným počtom valčekov X-life
Prednosti
  • Vysoká nosnosť
  • Dlhá životnosť
  • Vysoká prevádzková bezpečnosť
  • Vysoká axiálna zaťažiteľnosť a znížené trenie vďaka optimalizovanému kontaktu lemu
  • Vylepšená reakcia nábehu
  • Zvýšená ochrana voči White Etching Cracks (WEC)
  • Zvýšená presnosť vedenia vďaka obmedzeným toleranciám
Charakteristické znaky
  • Optimalizovaný kontakt lemu
  • Durotect B-povlak
  • Kvalita X-life

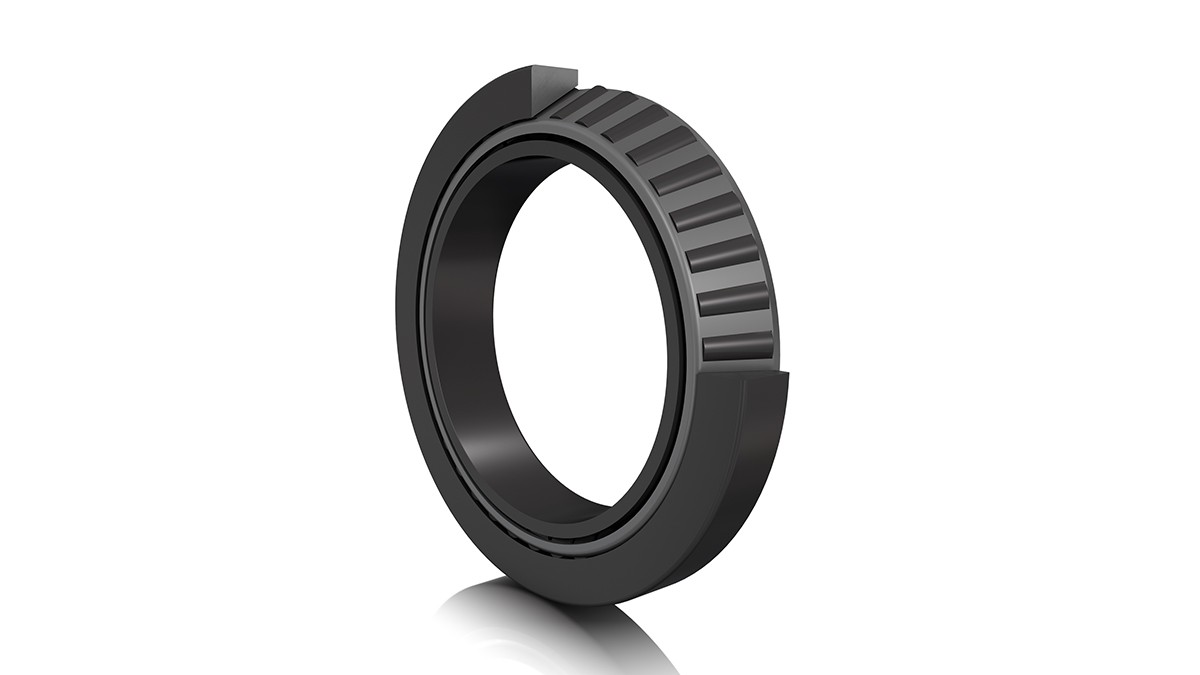

FAG kuželíkové ložiská

FAG kuželíkové ložiská
Prednosti
  • Presné vedenia ozubenia
  • Presne nastaviteľná vôľa ložiska
  • Nie je potrebné prídavné axiálne ložisko
  • Vysoké axiálne sily môžu byť zachytávané vďaka veľkému tlakovému uhlu.
  • Vylepšená reakcia nábehu
  • Zvýšená ochrana voči White Etching Cracks (WEC)
Charakteristické znaky
  • Priliehavé uloženie
  • Durotect B-povlak
Planétové koleso

Vysoké záťaže na malom zástavbovom priestore

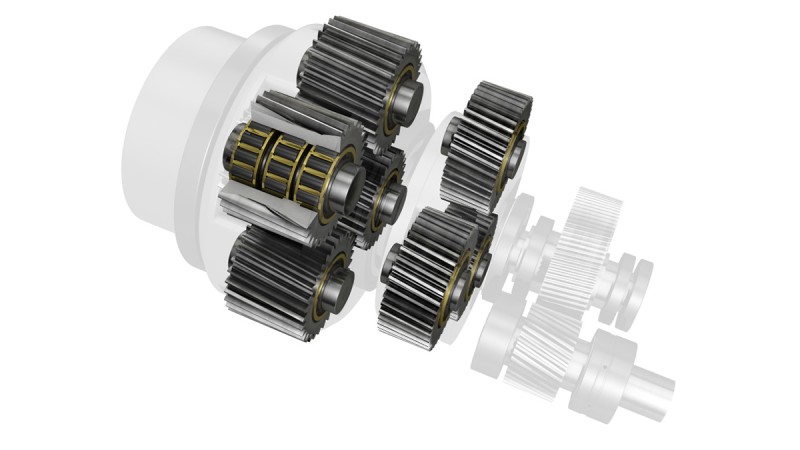

Planétové uloženie kolesa
Planétové uloženie kolesa

Planétové uloženie kolesa je mimoriadne namáhané ložisko Tu sa vyskytujú vysoké radiáne záťaže. Pre uloženie je však k dispozícii len obmedzený konštrukčný priestor, navyše sa deformujú tenkostenné planétové kolesá, čo môže viesť k nežiaducemu otáčaniu vonkajšieho krúžku ložiska v planétovom kolese.

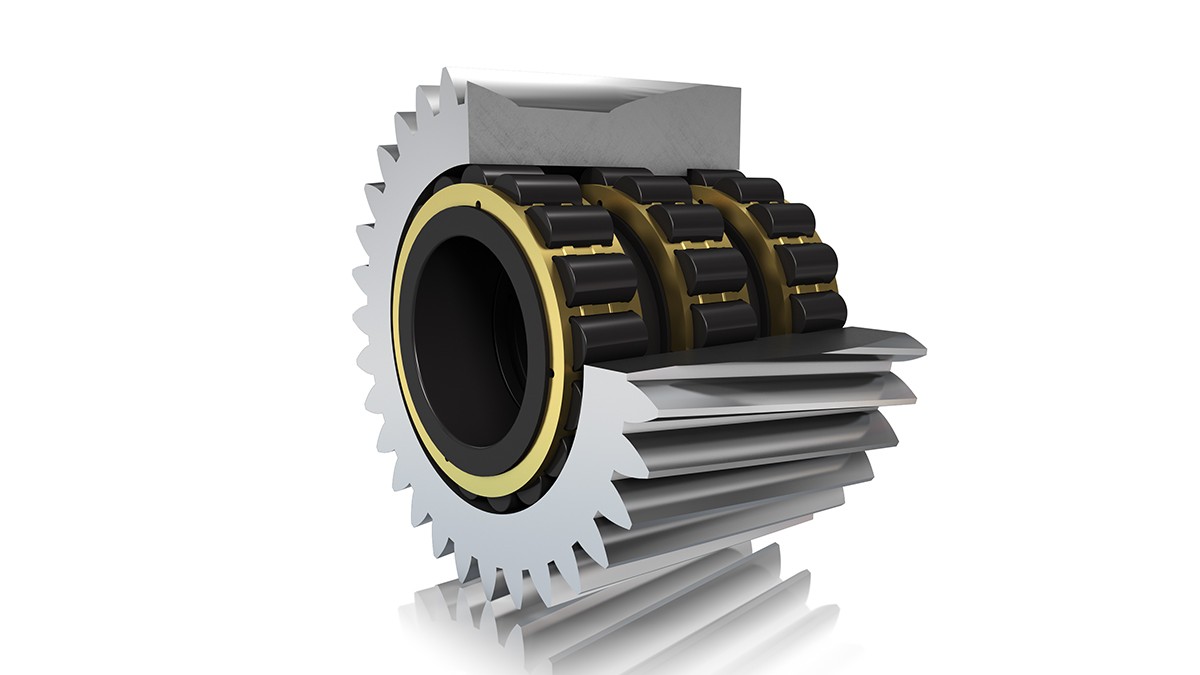

FAG valčekové ložiská (priame uloženie)

FAG valčekové ložiská (priame uloženie)
Prednosti
  • Vysoká nosnosť
  • Dlhá životnosť
  • Vysoká prevádzková bezpečnosť
  • Priaznivé náklady, radiálna kompaktná konštrukcia
  • Bez pohybov vonkajšieho krúžka
  • Vylepšená reakcia nábehu
  • Zvýšená ochrana voči White Etching Cracks (WEC)
  • Optimalizované rozdelenie záťaže na ložiská
Charakteristické znaky
  • Valčekové ložiská bez vonkajšieho krúžku
  • Obežná dráha integrovaná do planétového kolesa
  • Obmedzená vôľa ložiska
  • Durotect B-povlak
  • Kvalita X-life

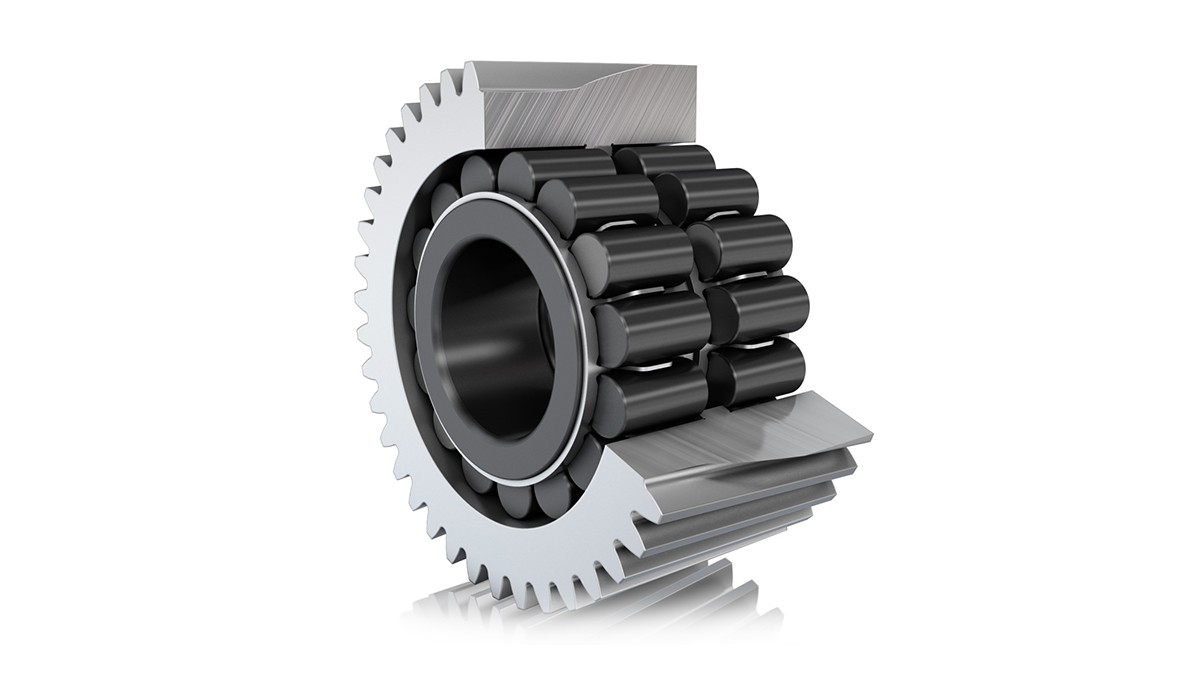

FAG High-Capacity-valčekové ložisko X-life (priame uloženie)

FAG High-Capacity-valčekové ložisko X-life (priame uloženie)
Prednosti
  • Nízke trenie
  • Vyššia nosnosť vďaka optimalizácii zástavbového priestoru a X-life
  • Vysoká stabilita
  • Ľahká konštrukcia
  • Optimalizovaný prietok mazacej látky
  • Vylepšená reakcia nábehu vďaka Durotect B
  • Vysoká odolnosť voči White Etching Cracks vďaka povlaku Durotect B
Charakteristické znaky
  • Štíhla konštrukcia klietky
  • Valčekové ložiská bez vonkajšieho krúžku
  • Obežná dráha integrovaná do planétového kolesa
  • Durotect B-povlak
  • Kvalita X-life

Štíhla konštrukcia klietky

Vďaka novej štíhlej konštrukcii klietky spája High-Capacity valčekového ložisko prednosti ložísk bez klietok s prednosťami klietkových ložísk.


Možný Downsizing

Ako priame uloženie umožňuje FAG High-Capacity valčekové ložisko v kvalite X-life podstatne lepšie využitie zástavbového priestoru ako porovnateľné štandardné uloženie.

  • Štandardné ložisko (NU2338)
  • FAG High-Capacity-valčekové ložisko (RN2330)
    → o 45% menšia hmotnosť planétového kolesa pri rovnakej dobe životnosti

FAG High-Capacity-valčekové ložisko v kvalite X-life

Planétové ložisko kolesa pre veterné elektrárne

Dutý hriadeľ

Osvedčené riešenia pevného/voľného ložiska

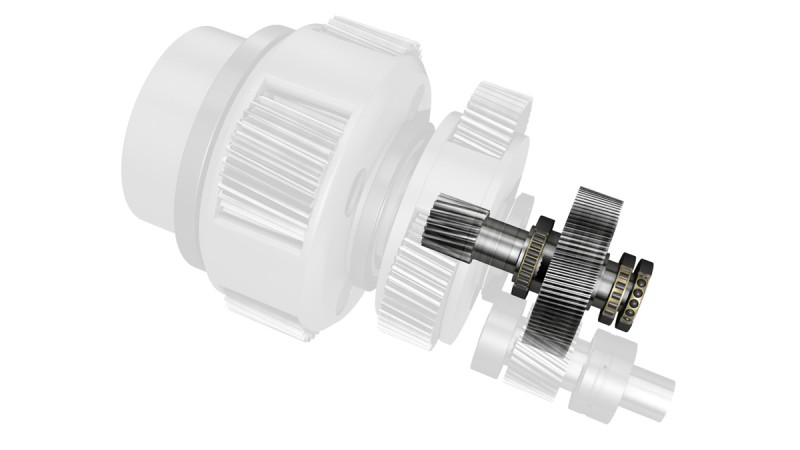

Uloženie dutého hriadeľa
Uloženie dutého hriadeľa

Uloženie dutého hriadeľa zachytáva vysoké radiálne sily; pri planétovom šikmom ozubení sa zachytávajú aj vysoké axiálny sily. Pritom sa osvedčili usporiadania pevné-voľné ložisko s dvomi kuželíkovými ložiskami a jedným valčekovým ložiskom alebo dvomi valčekovými ložiskami s jedným radiálne uvoľneným štvorbodovým ložiskom.

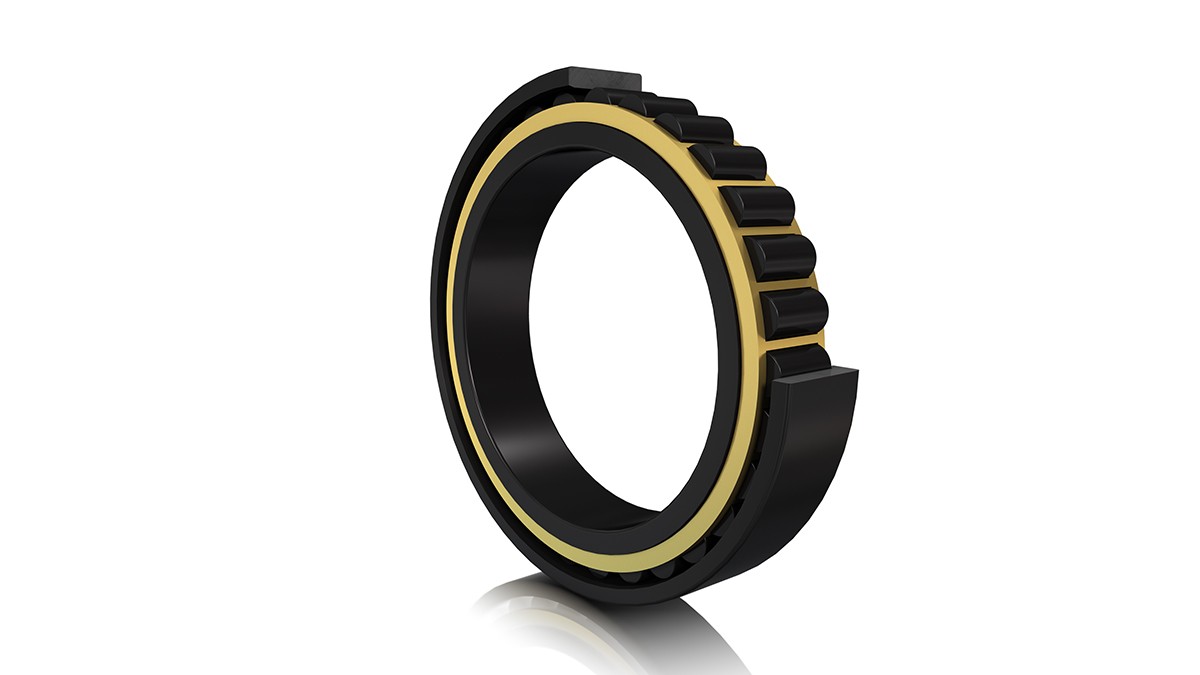

FAG valčekové ložiská

FAG valčekové ložiská
Prednosti
  • Bezpečné zachytávanie vysokých radiálnych zaťažení
  • Vysoká prevádzková bezpečnosť
  • Uľahčená montáž vďaka rozložiteľnosti
  • Nízke trecie momenty
  • Vhodnosť pre vysoké otáčky
  • Vylepšená reakcia nábehu
  • Zvýšená ochrana voči White Etching Cracks (WEC)
  • Funkcia voľného ložiska v rámci ložiska
Charakteristické znaky
  • Voľné ložisko
  • Rozložiteľné
  • Durotect B-povlak
  • Kvalita X-life

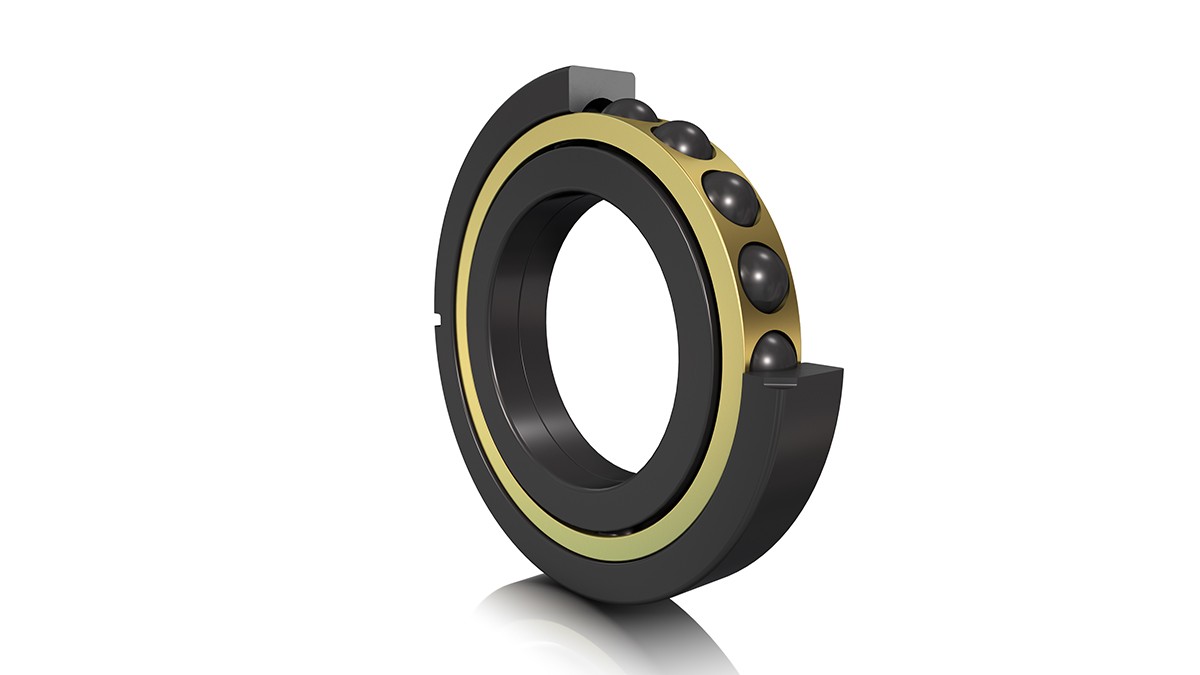

FAG štvorbodové ložiská

FAG štvorbodové ložiská
Prednosti
  • Bezpečné zachytávanie axiálnych síl
  • Priaznivá kinematika pri axiálnom zaťažení v obidvoch smeroch
  • Vhodné pre vysoké otáčky
  • Menšia potreba mazacieho prostriedku
  • Zvýšená ochrana voči White Etching Cracks (WEC)
Charakteristické znaky
  • Pevné ložisko
  • Fixačná drážka vo vonkajšom krúžku pre bezpečnú fixáciu
  • Durotect B-povlak

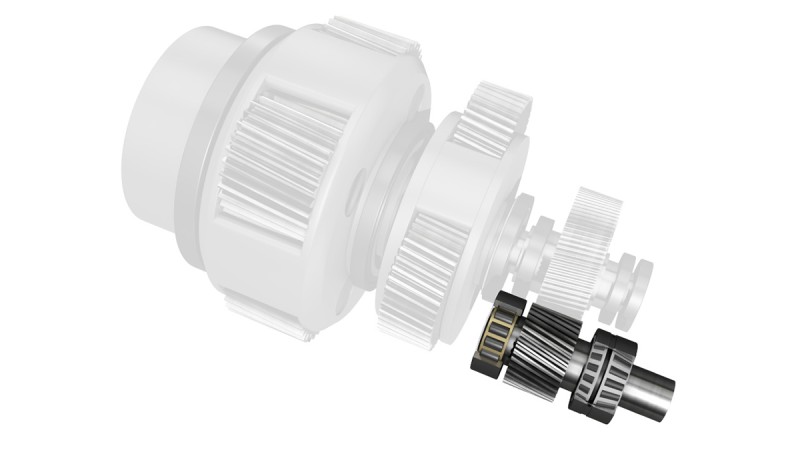

Medzihriadeľ/hnací hriadeľ

Vysoké otáčky

Medzihriadeľ/hnací hriadeľ
Medzihriadeľ/hnací hriadeľ

Medzihriadele sa používajú predovšetkým pri jednostupňových planétových prevodoch. Pretože uloženie s menším zástavbovým priestorom dokáže lepšie zachytiť tu vyskytujúce sa vysoké radiálne záťaže a stredné axiálne záťaže. Hnací hriadeľ sa vyznačuje predovšetkým vysokým počtom otáčok.

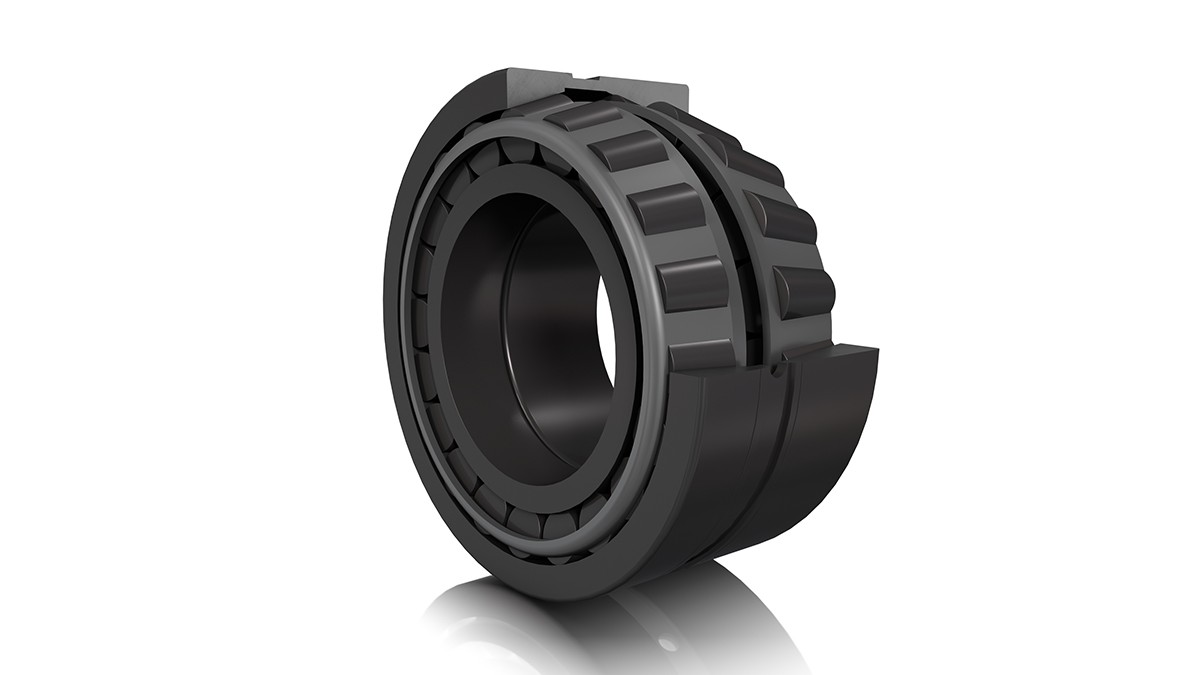

Dvojradové FAG kuželíkové ložiská

Dvojradové FAG kuželíkové ložiská
Prednosti
  • Dlhá životnosť
  • Vysoká prevádzková bezpečnosť a krátky montážny čas vďaka prednastavenej vôle ložiska.
  • bezpečné zachytávanie radiálnych aj axiálnych zaťažení
  • Kompaktné vyhotovenie ložiska
  • Zvýšená ochrana voči White Etching Cracks (WEC)
Charakteristické znaky
  • Pevné ložisko
  • Durotect B-povlak

FAG valčekové ložiská

FAG valčekové ložiská
Prednosti
  • Bezpečné zachytávanie vysokých radiálnych zaťažení
  • Vysoká prevádzková bezpečnosť
  • Uľahčená montáž vďaka rozložiteľnosti
  • Nízke trecie momenty
  • Vhodnosť pre vysoké otáčky
  • Vylepšená reakcia nábehu
  • Zvýšená ochrana voči White Etching Cracks (WEC)
  • Funkcia voľného ložiska v rámci ložiska
Charakteristické znaky
  • Voľné ložisko
  • Rozložiteľné
  • Durotect B-povlak
  • Kvalita X-life

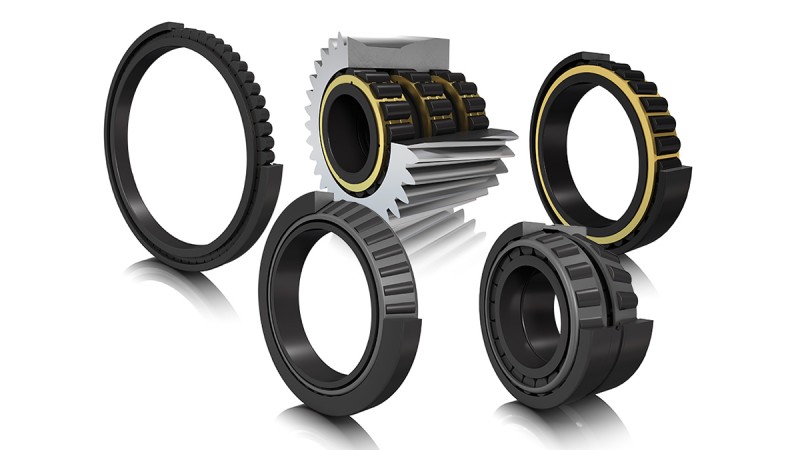

Prednostný rad

Osvedčené ložisko prevodovky

Prednostný rad
Prednostný rad

S prednostným radom spoločnosť Schaeffler ponúka výber prevodových ložísk, ktoré sa osvedčili v prevodoch veterných elektrární.

Prednosti
  • už validované produkty
  • rýchlejšie vývojové procesy
  • vysoká disponibilita
  • možnosť predbežného výberu priamo zákazníkmi
