Sledovacie fotovoltaické zariadenia
Sledovacie systémy pre fotovoltaické zariadenia značne zvyšujú efektívnosť pri zachytávaní slnečnej energie. V miernych podnebných pásmach umožňujú sledovacie fotovoltaické zariadenia až o 40% väčších výkon v porovnaní s pevne inštalovanými jednotkami. Pohyblivé elementy však môžu zapríčiniť náklady na údržbu, ktoré znížia efektivitu projektu.
Preto platí zásada: vysoká spoľahlivosť pri nízkych nákladoch
Vysoký cenový tlak vyžaduje hospodárne riešenia napríklad z výroby veľkých sérií. Beztrieskovo vyrobené valčekové ložiská s kosouhlým stykom konštrukčného radu AXS môžu byť integrované do existujúcich a nových konštrukcií a umožňujú kompaktné uloženia s mazaním po celú dobu životnosti. Bezúdržbové INA kovovo-polymérové kompozitné ložiská s dobrými vlastnosťami pri núdzovom chode sú ďalším hospodárnym príkladom.
Fotovoltaické koncentračné elektrárne sústreďujú slnečné lúče na vysoko efektívne solárne články a ako solárno-termické zariadenia vyžadujú veľmi presné sledovanie. Kompaktné závitovkové prevody tu preberajú napríklad vyrovnanie zariadenia s presnosťou desiatok milimetrov. Inžinieri spoločnosti Schaeffler agregát posudzujú ako systém a pomocou vlastného vyvinutého výpočtového programu Bearinx® vyberajú optimálne ložiská so zohľadnením všetkých rámcových podmienok.
INA klzné ložiská
Kovovo-polymérové kompozitné klzné ložiská

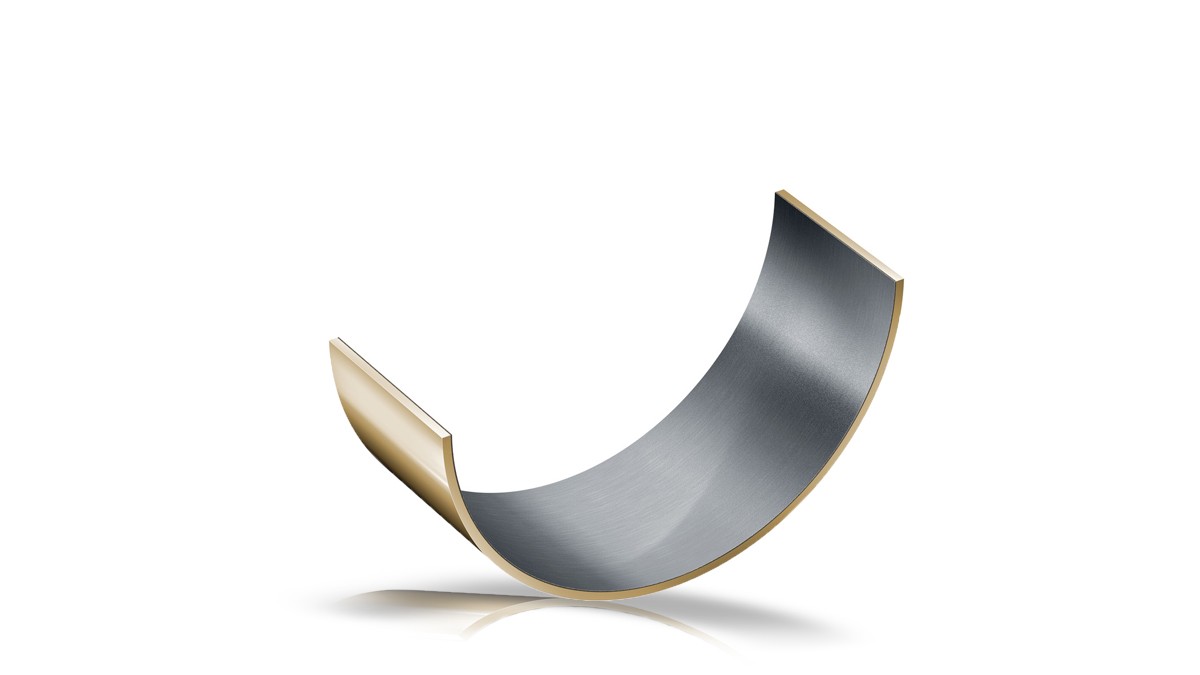

Kovovo-polymérové kompozitné klzné ložiská sú hospodárnou alternatívou pre použitia s najmenším zástavbovým priestorom a porovnateľne vysokou klznou rýchlosťou. V solárnych elektrárňach sa môžu používať pre uloženia sledovacích systémov, napríklad elevačných osí. Klzné ložiská je možné objednať ako puzdrá a zväzky puzdier, ako aj axiálne podložky, korýtka a pásy.
Výhody:
- s minimálnou údržbou alebo bez údržby
- nízke opotrebenie
- konštantne nízke hodnoty trenia počas celej doby životnosti
Klzné puzdrá s ELGOTEX

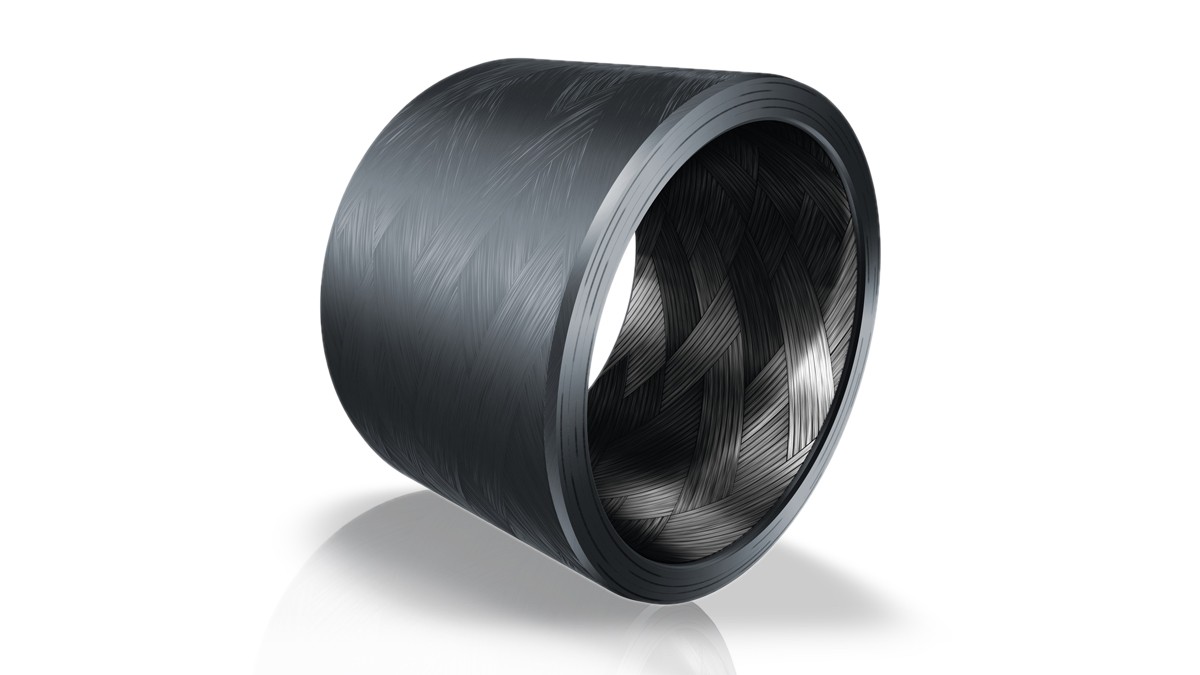

Klzné puzdrá s ELGOTEX sú odolné voči nárazom a náklonom. Na vyžiadanie sú možné aj riešenia podľa želaní zákazníka, napríklad špeciálne rozmery alebo špeciálne tolerancie. Ložiská existujú aj s integrovaným tesnením.
Výhody:
- bez údržby
- mimoriadne robustné
- veľmi dobré tlmiace vlastnosti
- nízke opotrebenie pri nezmenenej hodnote trenia (suché mazanie)
- odolnosť voči nečistotám
- odolnosť proti korózii
Klzné puzdrá s ELGOGLIDE

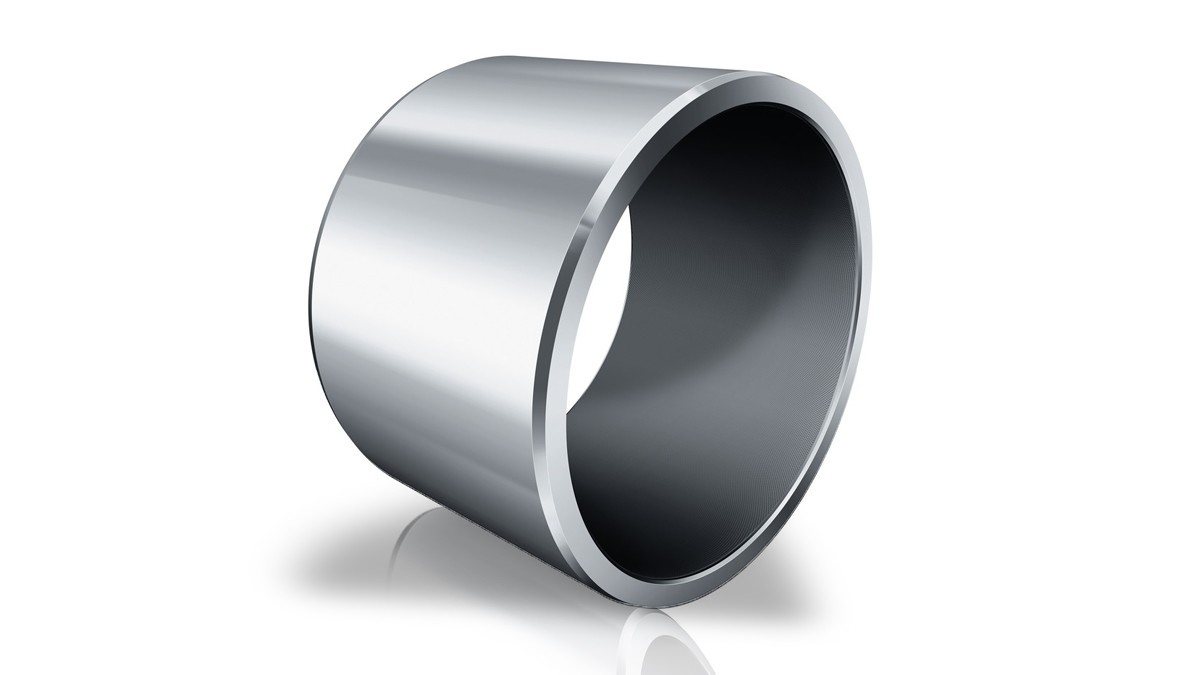

Klzné puzdrá s ELGOGLIDE majú dobré tlmiace vlastnosti. Ako ochrana proti korózii je možné vyhotovenie ložiska s prídavným povlakom oceľového podporného telesa. Klzné puzdrá je možné objednať aj s integrovaným tesnením.
Výhody:
- bez údržby
- maximálna statická a dynamická nosnosť na malom zástavbovom priestore
- suché mazanie
- veľmi nízke trenie
- veľmi nízky moment odtrhu bez efektu "Stick-Slip"
INA kĺbové ložiská

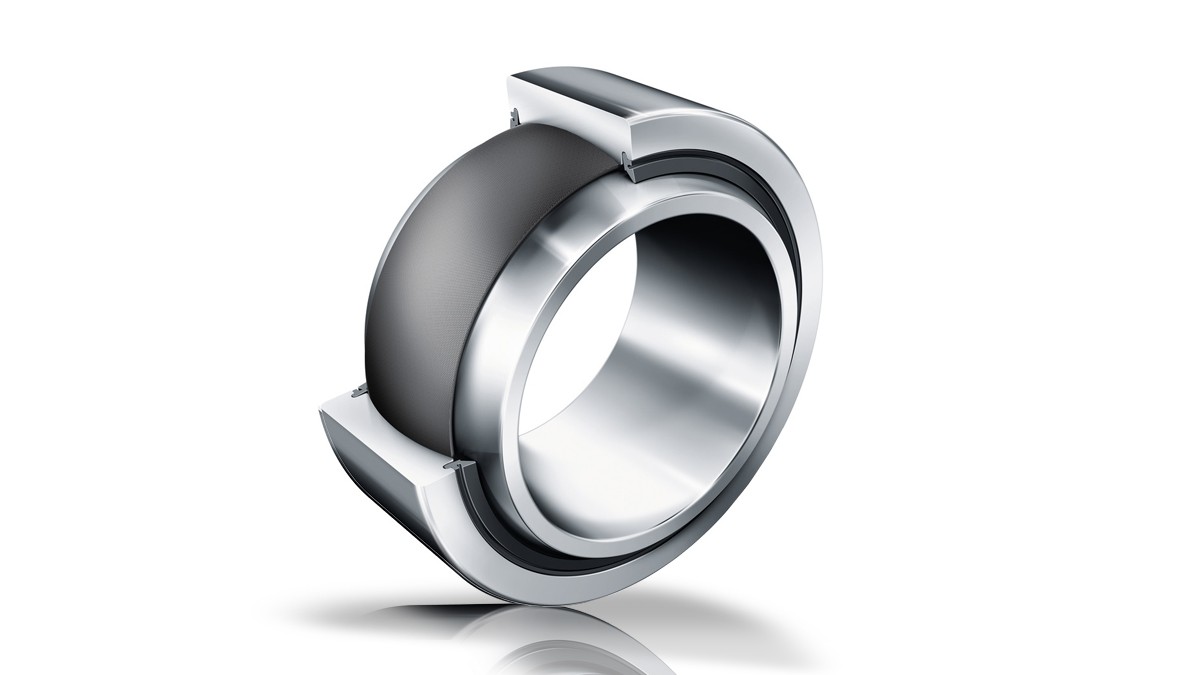

Bezúdržbové kĺbové ložiská
Bezúdržbové kĺbové ložiská sa používajú ako suché klzné ložiská pre precízne a plynulé otáčanie parabolových žľabov. K dispozícii sú rôzne ELGOGLIDE a PTFE klzné vrstvy, ako aj vyhotovenia s prídavným ochranným povlakom voči korózii - v závislosti od účelu použitia a záťaže.
Výhody:
- vysoká nosnosť pri nízkej hmotnosti
- optimálne pre pomalé a precízne otáčavé pohyby
- dlhá životnosť
Kĺbové ložiská s povinnou údržbou

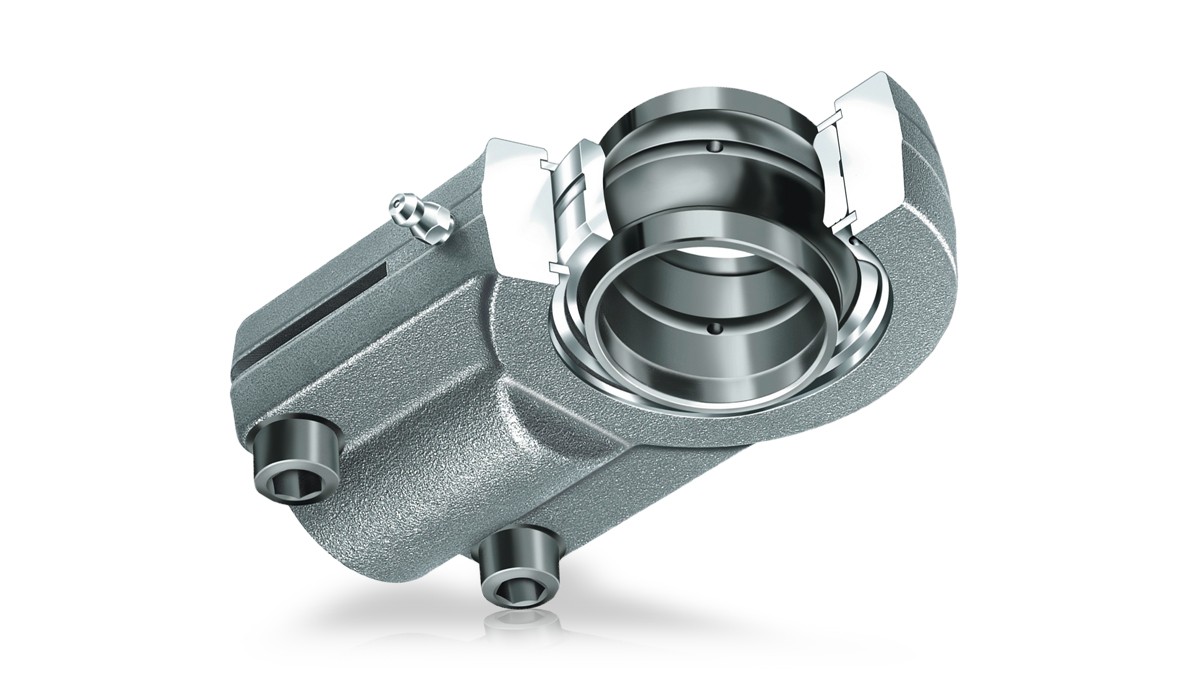

Ložiská s povinnou údržbou musia byť premazávané cez klzné dvojice oceľ/oceľ alebo oceľ/bronz. Pri dimenzovaní uloženia je potrebné dbať na to, aby bolo ložisko dostatočne zásobené mazacím tukom. Tieto ložiská sú dostupné ako radiálne ložiská, ložiská s kosouhlým stykom a ako axiálne ložiská.
Výhody:
- široké portfólio produktov
- všetky mazacie látky pre prvé mazanie sú pred použitím testované vo vlastnom testovacom laboratóriu
Kĺbové hlavice

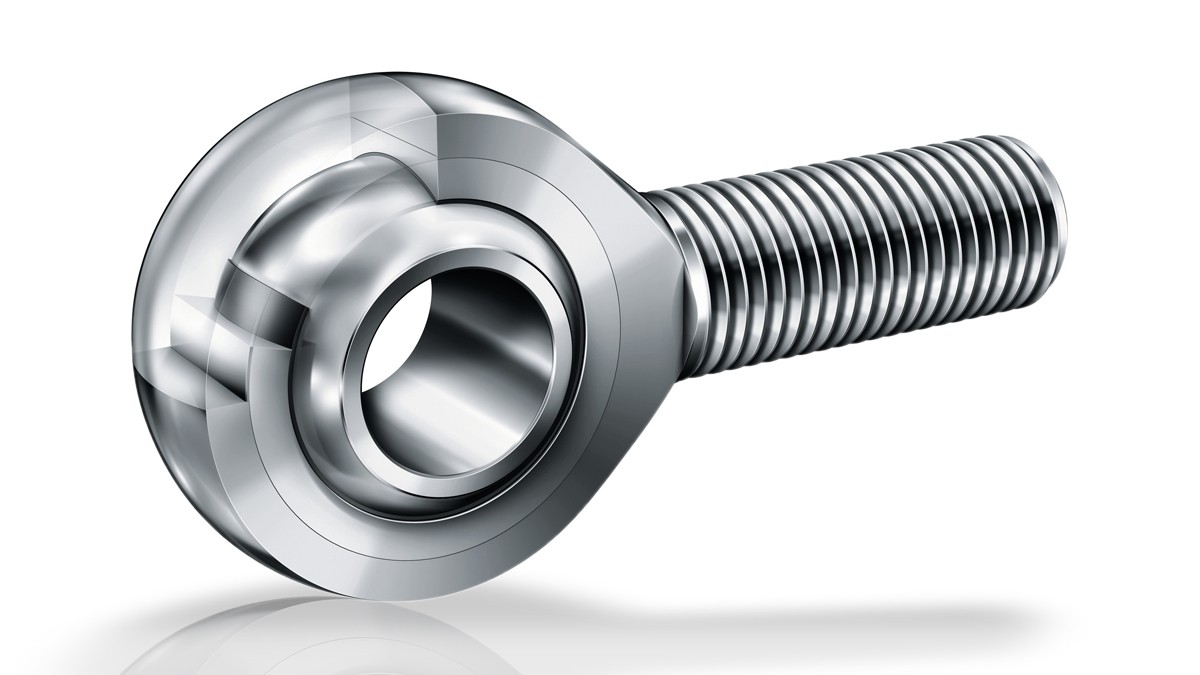

Kĺbové hlavice sa používajú ako spojovací prvok v pákach, ťahadlách, hydraulických a pneumatických valcoch. Zachytávajú radiálne sily v smere ťahu aj tlaku. Kĺbové hlavice existujú v bezúdržbovom vyhotovení a vo vyhotovení s povinnou údržbou s vnútorným alebo vonkajším závitom.
Výhody:
- chránené proti korózii
- s možnosťou upnutia alebo privarenia
INA axiálne valčekové ložiská s kosouhlým stykom
S axiálnymi valčekovými ložiskami s kosouhlým stykom AXS spoločnosť Schaeffler vyvinula rad ložísk s veľmi vysokou nosnosťou a s obzvlášť malým priečnym prierezom.
Typické použitia sú zrkadlové nastavenia. V dvojosích hnacích jednotkách umožňujú valivé ložiská pohyb azimutovej a elevačnej osi.

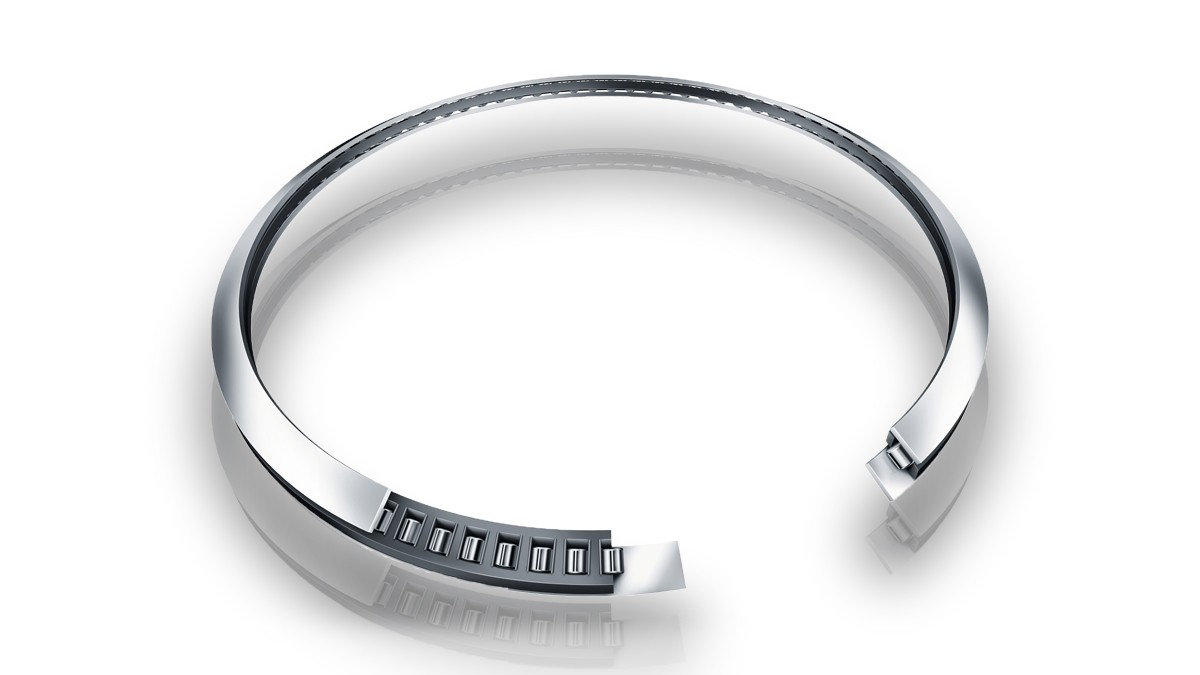

Axiálne valčekové ložiská s kosouhlým stykom AXS pozostávajú z tenkých, beztrieskovou technológiou zhotovených ložiskových krúžkov, medzi ktorými sú usporiadané vstrekované plastové klietky s cylindrickými valčekmi. Ložiská zachytávajú axiálne aj axiálne sily a klopivé momenty. Pri párovom osadení sa bezpečne prenášajú vysoké záťaže. Axiálne valčekové ložiská s kosouhlým stykom sú vhodné pre O a X usporiadanie.
Výhody:
- vysoká nosnosť a tuhosť
- exaktná presnosť vedenia
- malý axiálny a radiálny zástavbový priestor
- vhodné predovšetkým pre nízke otáčky

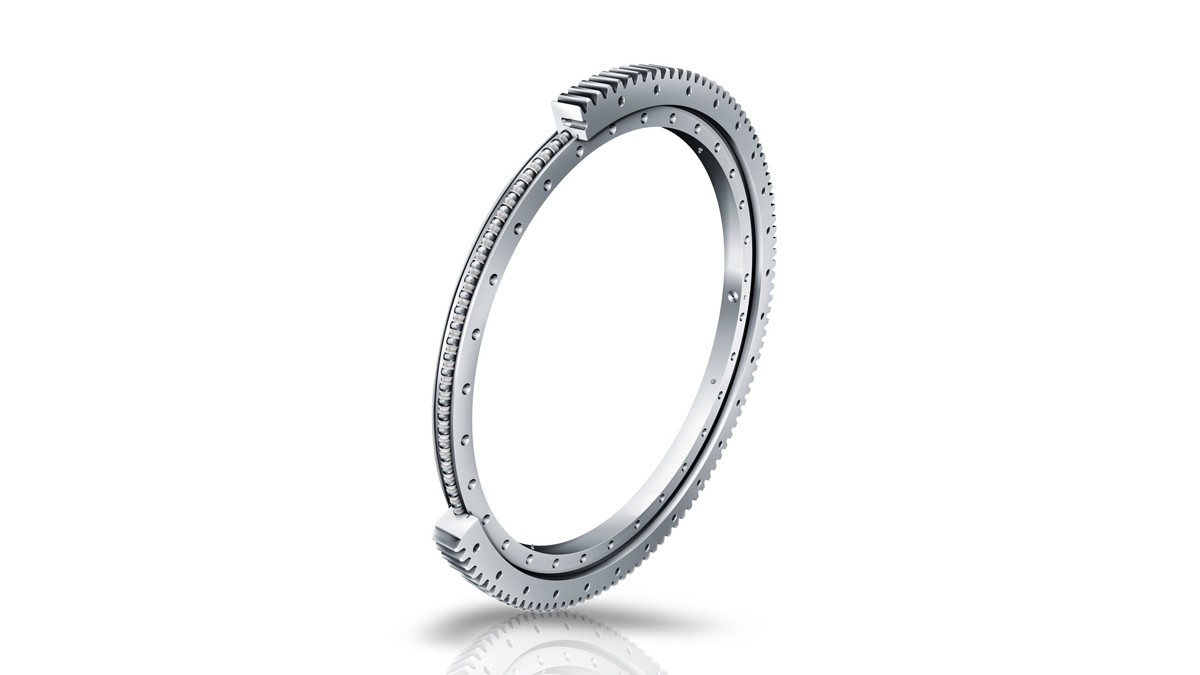

INA otočné spojenia
V solárnych zariadenia sa používajú INA otočné spojenia pre exaktné sledovanie obrovských reflektorov a kolektorov, napríklad pri dvojosovom sledovacom systéme s dvomi oddelenými pohonmi. Pri oddelených pohonoch sú vhodné otočné spojenia napríklad pre uloženia azimutovej osi.
INA otočné spojenia sú celosvetovo hodnotené ako špičkový produkt technológie valivých ložísk. Bezpečne zachytávajú v mieste uloženia radiálne a axiálne sily a klopivé momenty. Preto je možné uloženia s kombináciami radiálnych a axiálnych ložísk zredukovať na uloženie s jediným ložiskom napriek vysokým záťažiam. Tým sa podstatne znižujú nároky a náklady pri tvorbe pripojovacej konštrukcie a pri montáži ložiska.
Otočné spojenia sú z obidvoch strán utesnené a namazané vysokokvalitným mazacím tukom. Môžu byť domazávané cez mazaciu hlavicu. Ložiskové krúžky sa vyrábajú bez ozubenia na realizáciu jednoduchých riešení pohonov aj vo vyhotovení s vnútorným alebo vonkajším ozubením. Sú možné špecifické zákaznícke riešenia. INA otočné spojenia existujú ako štvorbodové ložiská v jednoradovom a dvojradovom vyhotovení, ako aj krížové valčekové ložiská.
Výhody:
- vysoká nosnosť a tuhosť
- vysoká hospodárnosť
- všestranné použitie
- jednoduchá montáž

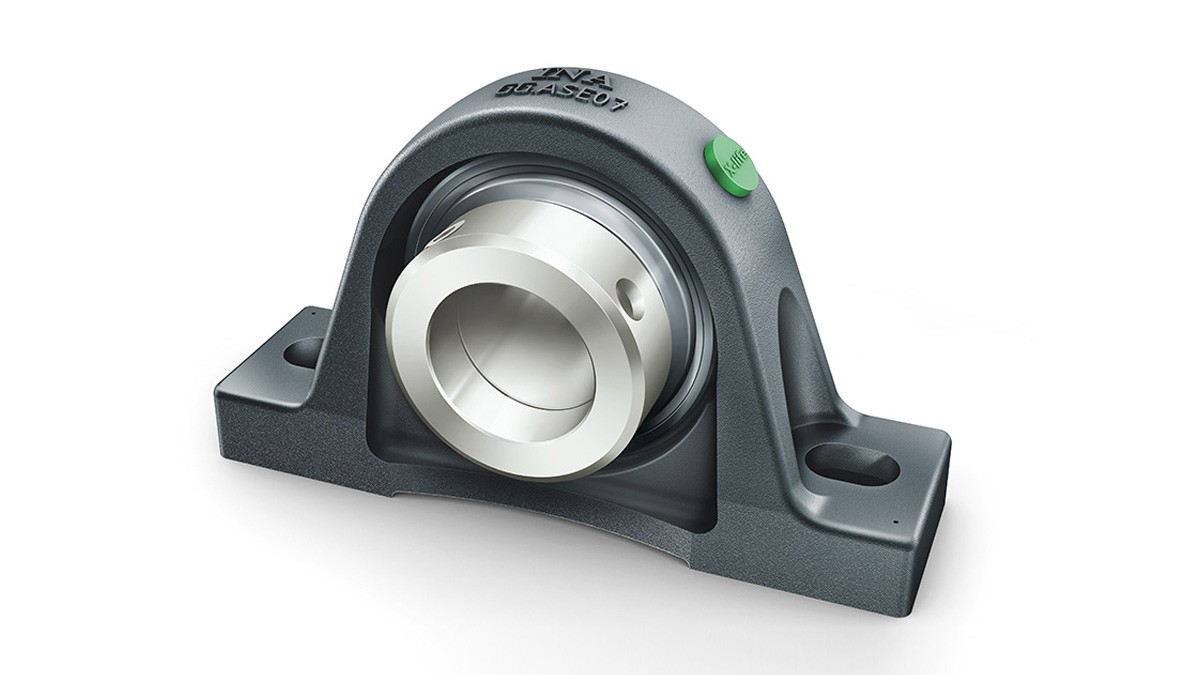

INA upínacie ložiská a puzdrové jednotky
Upínacie ložiská a puzdrové jednotky zo sivej liatiny, oceľového plechu a plastu sa používajú v závislosti od typu elektrárne a individuálnej konštrukcie na uloženie elevačnej osi v jednoosových sledovacích systémov. Ložiská existujú v rôznych vyhotoveniach, ktoré sú chránené voči korózii, napríklad povlakom Corrotect®. INA upínacie ložiská a puzdrové jednotky sú vyplnené lítiovým mazacím tukom, ktorý je mimoriadne odolný voči korózii a starnutiu. Sú k dispozícii aj so štvorhranným a šesťhranným otvorom. Z dôvodu jednoduchšej montáže je možné objednať aj delené vyhotovenia, ktoré sú použiteľné s rôznymi klznými ložiskami.
Výhody:
- mimoriadne hospodárne - bez technických kompromisov
- jednoduchá montáž
- robustné a spoľahlivé
- zamedzenie chýb v súosovosti vďaka nastaviteľnému uhlu
INA pojazdné valčeky

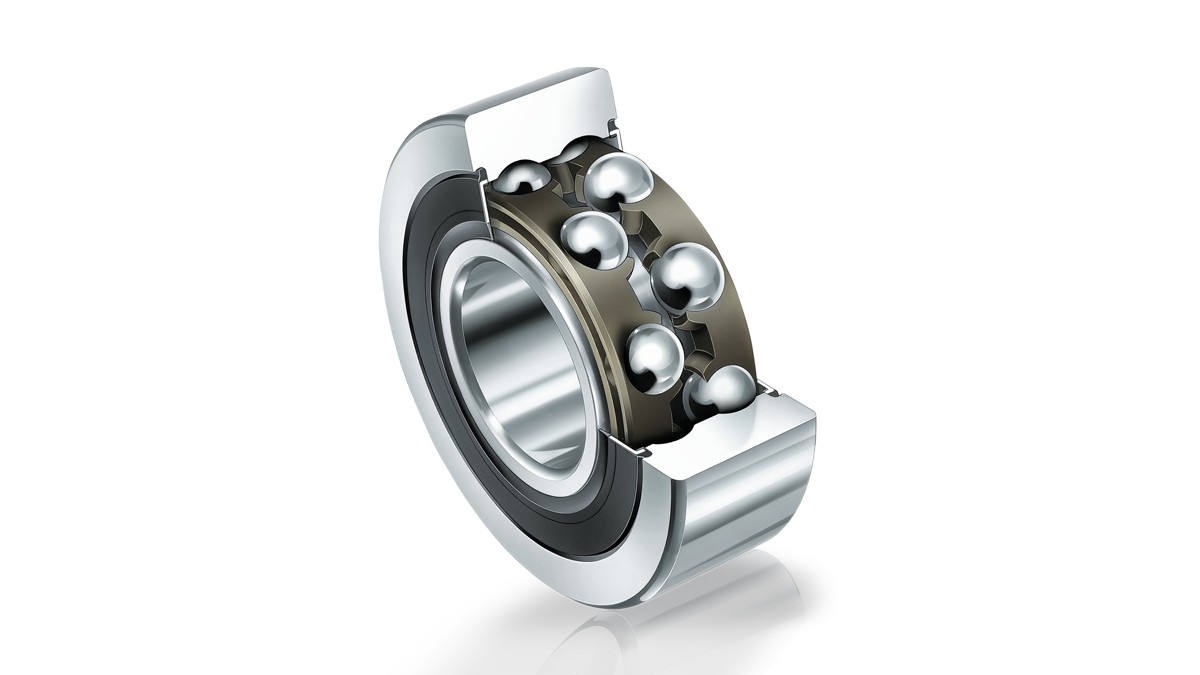

INA pojazdné valčeky sa používajú na koľajnicové systémy pre nastavenie azimutovej osi solárnych modulov alebo na vychýlenie parabolických zrkadiel. Používajú sa vo fotovoltaických, stirlingových elektrárňach a solárnych vežiach. Valčeky sú vyhotovené ako ihlové ložiská, guľkové ložiská, valčekové ložiská alebo klzné ložiská. Tieto ložiská zachytávajú vysoké radiálne sily a axiálne sily v obidvoch smeroch. INA program pojazdných valčekov obsahuje vyše 3000 základných vyhotovení pre všetky bežné prípady použitia.
Výhody:
- malý zástavbový priestor, kompaktnosť
- spoľahlivosť a odolnosť voči opotrebeniu
- s minimálnou údržbou alebo bez údržby
Technická prevaha INA pojazdného valčeka v porovnaní s bežnými komponentmi vyplýva predovšetkým z nízkeho plošného tlaku.
