Ložiská otočných stolov
![Schaeffler valivé a klzné ložiská: Ložiská otočných stolov](https://www.schaeffler.sk/remotemedien/media/_shared_media_rwd/05_products_services_1/industrial_products_services/rolling_and_plain_bearings/rotary_table_bearings/0001871A_16_9-schaeffler-produkte-axial-radiallager_rwd_1000.jpg)

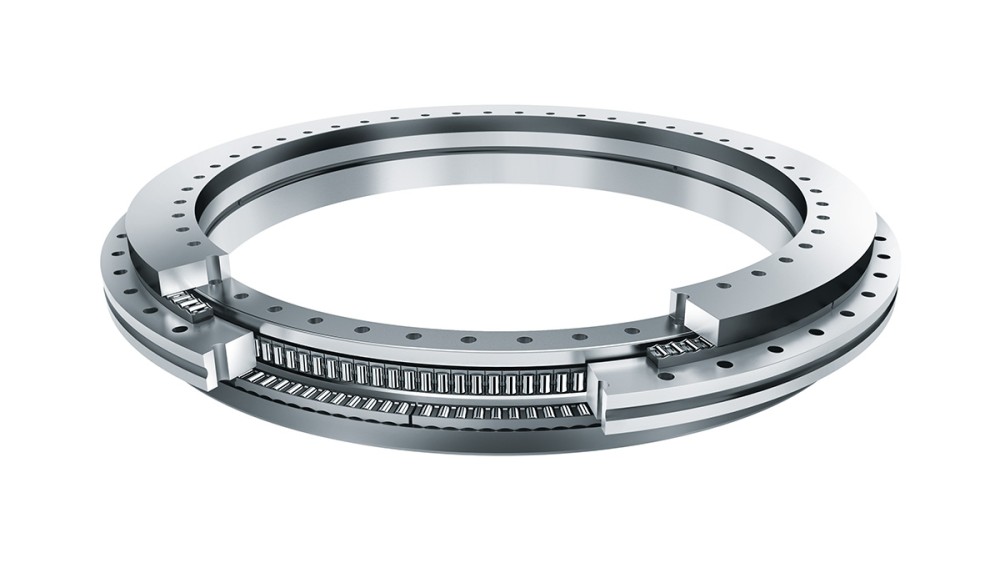

Axiálno-radiálne ložiská sú priskrutkovateľné, obojstranne pôsobiace axiálne ložiská s radiálnym vodiacim ložiskom. Tieto namazané jednotky pripravené na montáž sú veľmi tuhé, vysoko nosné s veľkou presnosťou chodu. Okrem radiálnych síl zachytávajú z obidvoch strán axiálne sily ako aj klopivé momenty bez vôle. Axiálne ložiská s kosouhlým stykom ZKLDF sú namazané ložiskové jednotky s nízkym trením, pripravené na montáž a s vysokou presnosťou pre veľmi vysoké počty otáčok, vysoké axiálne záťaže, ako aj vysoké požiadavky na tuhosť klopenia. Axiálno-radiálne ložiská so systémom merania uhla YRTM a YRTSM mechanicky zodpovedajú konštrukčným radom YRT a YRTS, sú však navyše vybavené systémom na meranie uhla.
![Schaeffler valivé a klzné ložiská: Axiálno-radiálne ložiská / guľkové ložiská s kosouhlým stykom](https://www.schaeffler.sk/remotemedien/media/_shared_media_rwd/05_products_services_1/industrial_products_services/rolling_and_plain_bearings/rotary_table_bearings/0009496E_16_9-schaeffler-produkte-axial-radiallager-axial-schraegkugellager_rwd_800.jpg)

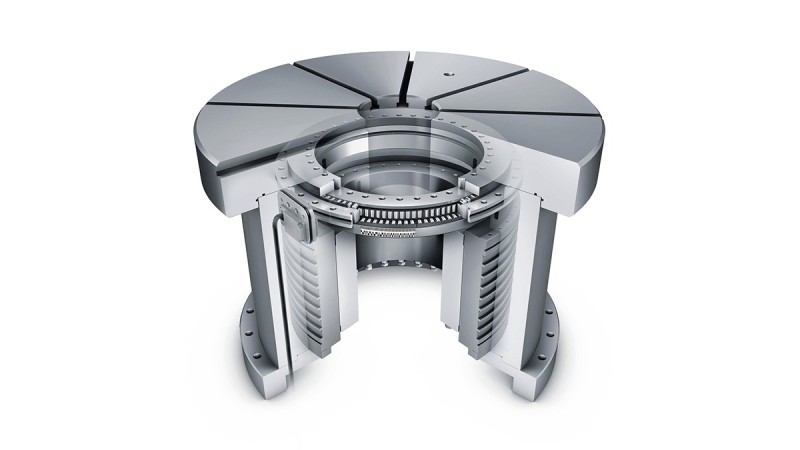

Axiálno-radiálne ložiská / guľkové ložiská s kosouhlým stykom
Axiálno-radiálne ložiská a axiálne guľkové ložiská s kosouhlým stykom sú presné ložiská pripravené na montáž určené pre presné aplikácie s kombinovaným zaťažením. Zachytávajú bez vôle radiálne a obojstranné axiálne zaťaženie a klopivé momenty a sú vhodné najmä na uloženia náročné na presnosť chodu, napríklad v otočných stoloch, upevňovacích doskách, frézovacích hlavách a otočných upínačoch. Vďaka upevňovacím otvorom v krúžkoch ložísk je montáž týchto konštrukčných jednotiek veľmi jednoduchá. Ložiská sú po montáži radiálne a axiálne predpäté.
![Schaeffler valivé a klzné ložiská: Axiálno-radiálne ložiská s integrovaným meracím systémom](https://www.schaeffler.sk/remotemedien/media/_shared_media_rwd/05_products_services_1/industrial_products_services/rolling_and_plain_bearings/rotary_table_bearings/000895EA_16_9-schaeffler-produkte-axial-radiallager-mit-integriertem-mess-system_rwd_800.jpg)

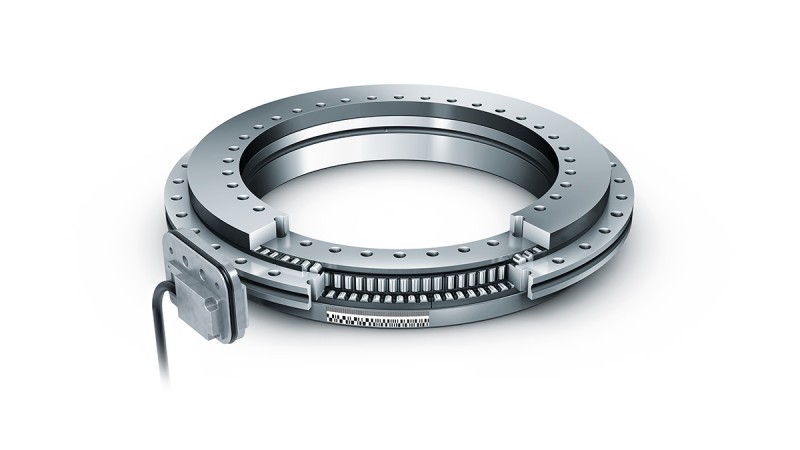

Axiálno-radiálne ložiská s integrovaným meracím systémom
Axiálno-radiálne ložiská s integrovaným meracím systémom sa skladajú z týchto častí:
- Axiálno-radiálne ložisko YRTM so vzorovým dielom a
- s meracou elektronikou MEKO/U. Meracia elektronika obsahuje dve meracie hlavy, súpravu nastavovacích doplnkov a vyhodnocovaciu elektroniku.
Ložiská konštrukčného radu YRTM mechanicky zodpovedajú axiálnym ložiskám YRT, navyše sú vybavené magnetickou porovnávacou mierkou. Merací systém bezdotykovo a magnetorezistívne meria uhol s presnosťou uhlových sekúnd.
Prednosti systému merania uhla
Merací systém
- pracuje bezdotykovo a preto nepodlieha opotrebovaniu;
- meria nezávisle od náklonu a polohy
- obsahuje elektroniku, ktorá sa sama vylaďuje;
- sám sa centruje;
- je necitlivý voči mazivám;
- jednoducho sa montuje, meracie hlavy je možné jednoducho nastaviť;
- nastavovanie ložísk a samostatného meracieho systému odpadá;
- nepotrebuje ďalšie stavebné komponenty;
- vzorový diel a meracie hlavy sú integrované v ložisku respektíve pripojovacej konštrukcii
- ušetrený montážny priestor je možné použiť na zväčšenie pracovného priestoru stroja
- nespôsobuje žiadne problémy s prívodnými vedeniami. Vedenia môžu byť položené vo vnútri pripojovacej konštrukcie priamo cez veľký otvor ložiska.
- Šetrí konštrukčné diely, celkový konštrukčný priestor a náklady vďaka kompaktnej konštrukcii s redukovaným počtom dielov a integrácii prvkov.
