Miniatúrne jednotky s obehom guliek

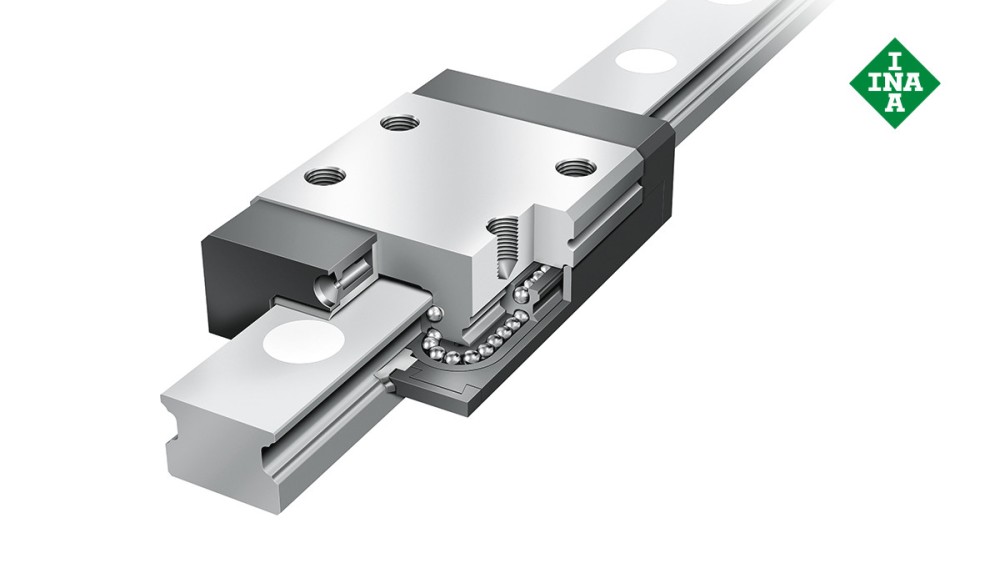

![Schaeffler lineárne vedenia: Miniatúrne jednotky s obehom guliek](https://www.schaeffler.sk/remotemedien/media/_shared_media_rwd/05_products_services_1/industrial_products_services/linear_guidance_systems/product_description_linear_guidance_systems/0000FB94_16_9-schaeffler-produkte-miniatur-kugelumlaufeinheiten_rwd_1000.jpg)
Miniatúrne jednotky s obehom guliek (dvojradové príp. štvorradové) sú predpnuté lineárne pevné ložiská s plným počtom guliek pre neobmedzené zdvihy. Jedna jednotka pozostáva z minimálne jedného vodiaceho vozíka s vždy jednou dorazovou stranou a jednej vodiacej lišty.
Jednotky zachytávajú sily zo všetkých smerov – nie v smere pohybu – a momenty vo všetkých osiach. U dvojradových jednotiek sú dve rady valivých telies v štvorbodovom kontakte s obežnými dráhami. KUME..-C má štyri rady valivých telies s dvojbodovým kontaktom s obežnými dráhami, ktoré prenášajú sily v kontaktnom uhle 45°.
Jednotky s obehom guliek nehrdzavejú vďaka oceliam, ktoré sa používajú pre nosné telesá a lišty.

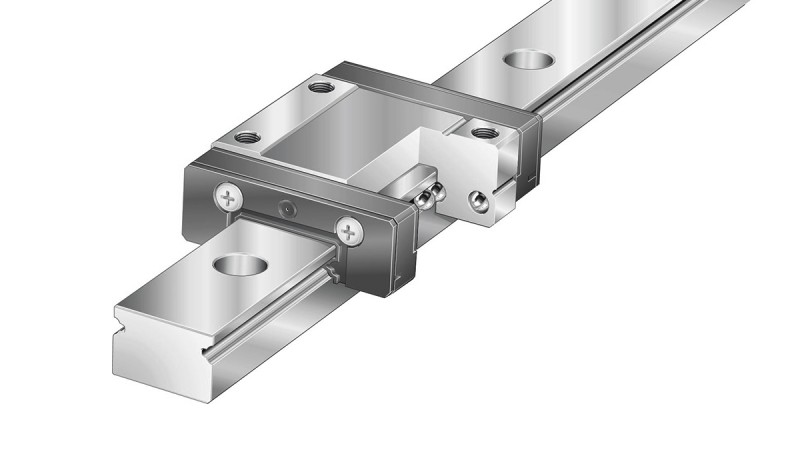

![Schaeffler lineárne vedenia: Dvojradové miniatúrne jednotky s obehom guliek](https://www.schaeffler.sk/remotemedien/media/_shared_media_rwd/05_products_services_1/industrial_products_services/linear_guidance_systems/0000DB98_16_9-schaeffler-produkte-zweireihige-miniatur-kugelumlaufeinheiten_rwd_800.jpg)
Dvojradové miniatúrne jednotky s obehom guliek
Tieto vedenia sú predopnuté, lineárne pevné ložiská na obmedzené a neobmedzené zdvihy. Majú strednú nosnosť, momentová zaťažiteľnosť je stredná až vysoká. Ich modulárna stavba dovoľuje výmenu líšt a vozíka v rámci jednej triedy zameniteľnosti a presnosti. To zjednodušuje inštaláciu vedení, uľahčuje nákup náhradných dielov a výsledkom je veľmi hospodárne vytváranie zásob.
Nosné telesá a vodiace lišty sú v nehrdzavejúcom vyhotovení. Na ochranu pred znečistením valivého systému sú čelné plochy vodiacich vozíkov vybavené tesneniami. Vozíky sú namazané a je ich možné dodatočne domazávať. Lišty a vozíky existujú taktiež v širokom vyhotovení.
![Schaeffler lineárne vedenia: Štvorradové miniatúrne jednotky s obehom guliek](https://www.schaeffler.sk/remotemedien/media/_shared_media_rwd/05_products_services_1/industrial_products_services/linear_guidance_systems/0000FB94_16_9-schaeffler-produkte-vierreihige-miniatur-kugelumlaufeinheiten_rwd_800.jpg)
Štvorradové miniatúrne jednotky s obehom guliek
4-radové miniatúrne jednotky s obehom guliek sú vedenia pripravené na okamžitú montáž pre neobmedzené zdvihy. Majú vysokú až veľmi vysokú únosnosť a tuhosť.
Nosné telesá a vodiace lišty sú v nehrdzavejúcom vyhotovení. Na ochranu pred znečistením valivého systému sú čelné plochy vodiacich vozíkov vybavené tesneniami. Vďaka zásobníku maziva je možné predĺžiť intervaly dodatočného mazania.
Vozíky sú namazané a je ich možné dodatočne domazávať.
